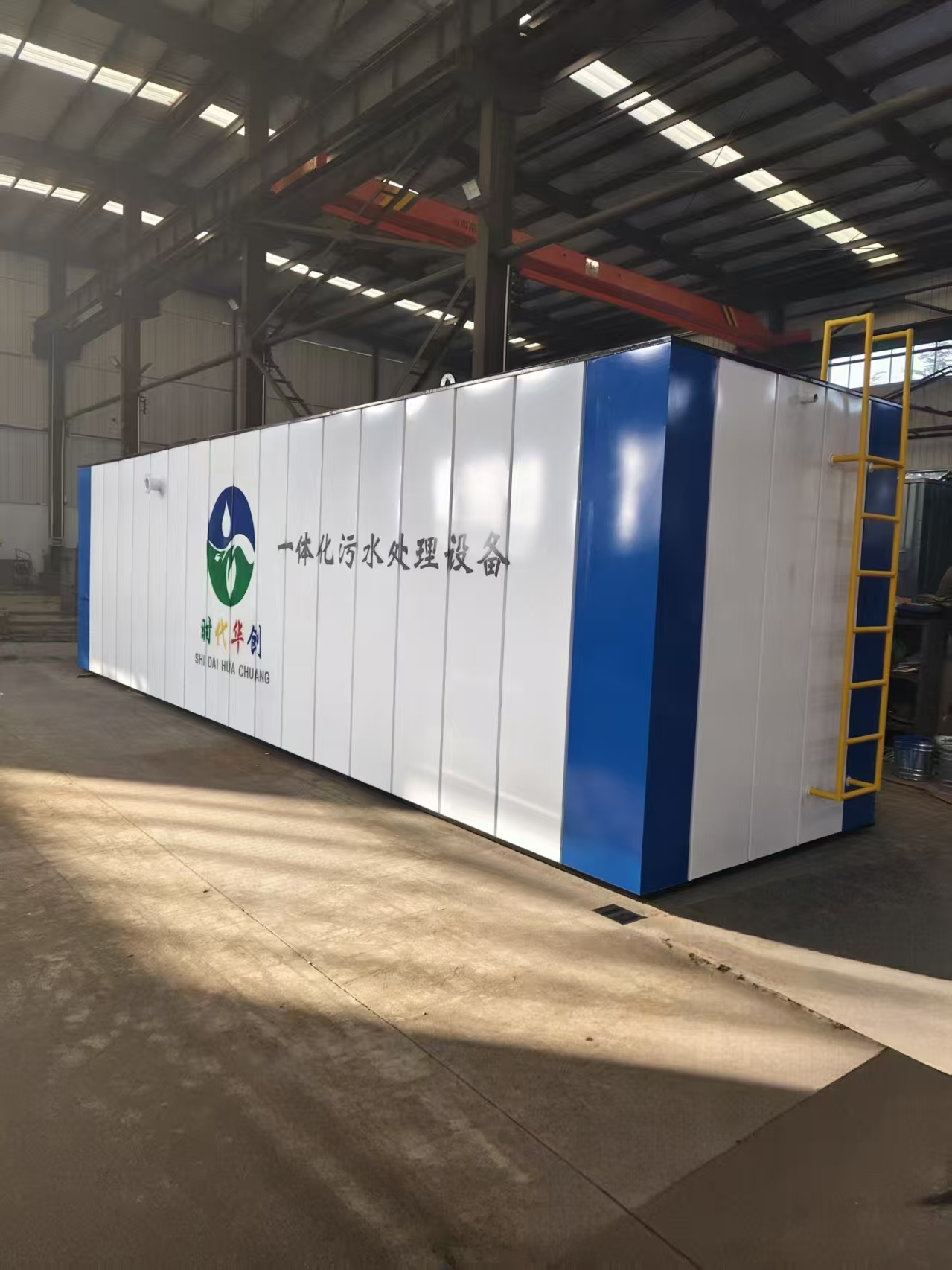

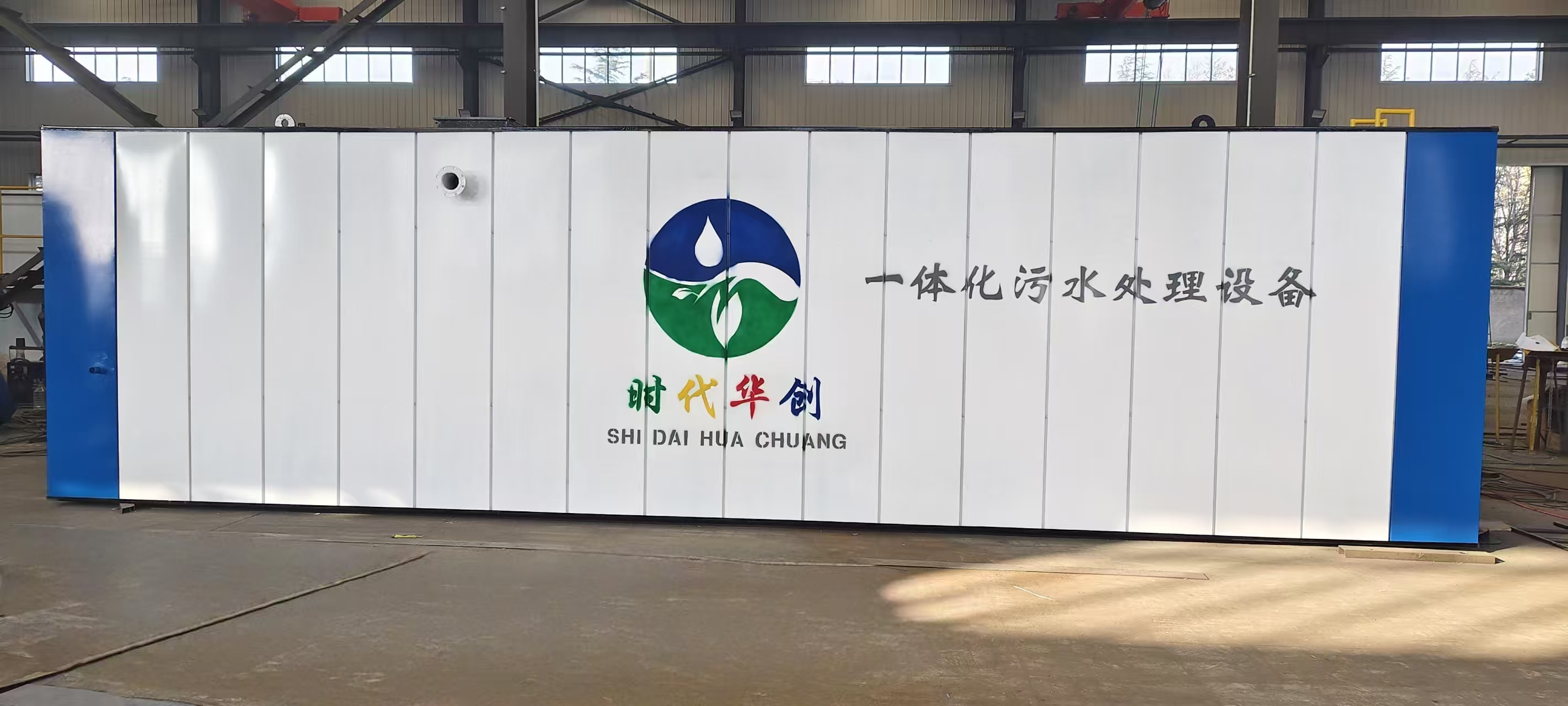

膜生物反应器(MBR)工艺是膜分离技术与生物技术有机结合的新型废水处理技术。它利用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住,省掉二沉池。活性污泥浓度因此大大提高,水力停留时间(HRT)和污泥停留时间(SRT)可以分别控制,而难降解的物质在反应器中不断反应、降解。 一、用途及适用范围 用途: 1.原有污水处理厂、自来水厂的升级、改造 2.市政污水处理厂、自来水厂的新建 3.纯水生产预处理 4.中水回用 适用范围: 1、宾馆、饭店、小区的生活污水处理回用 2、工矿企业、偏远农村、哨所、旅游 3、景区的生活污水回用 4、与生活污水性质类似的各种工业废水(医院废水、医药废水、洗涤废水、食品废水、卷烟废水等) 二、产品特点 1、 本装置具有集装式的功能:将缺氧池、MBR生物反应池、污泥池、清水池和设备操作间集成在一个大的箱体内,结构紧凑,流程简洁,占地面积小(只有传统工艺的1/3-1/2)、增量扩容方便,自动化程度高,操作维修简便,且可随时随地移动,即可以将本装置直接运至处理目标所在地,直接规模化进行处理,而无需进行二次施工。 2、集污水处理和净水工艺流程于同一装置,可浅埋于地下也可放置在地表;处理基本无污泥产生,对周围环境无影响;运行效果好、可靠性高、出水水质稳定、运行费用较少。 3、 处理城市污水时,耐冲击负荷、对污染物去除效率高、硝化能力强,可同时进行硝化、反硝化,兼具脱氮除磷的功能,非常适合处理城市污水、分散式污水,出水可以回用也可以直接达标排放,能够满足不同用户的不同水质的需求。 4、清水消毒池内放置新型环保活性离子材料制成的填料,不但具有杀菌消毒作用而且能够有效的去除出水中的重金属离子,既克服了药洗消毒造成的二次污染问题又降低了出水的重金属浓度,使回用水水质大大提高。 5、膜生物反应池的曝气管路分为两路,一路对周边活性污泥进行曝气,另一路对膜组件的膜片进行曝气。其优点为通过对膜片曝气产生的冲刷力使膜片相互拍打,这样可以抖落附在膜孔表面的钙化污泥,使膜通量大大提高延长了膜的使用寿命,从而降低了运行成本。 三、MBR一体化设备结构示意图
四、MBR一体化设备工艺流程
污水流经格栅(机械格栅或人工格栅),栅条间隙为1~3mm,捞除大颗粒的悬浮物及杂质后流入污水调节池内,在调节池内进行水质、水量调节,由污水提升泵将污水提升至缺氧池,经缺氧池水解酸化后,流入MBR生化处理系统。整个生化处理系统由前端处理及反应池组成,根据进水水质和出水要求,决定是否需要及设计前端处理池。反应池内装填浸没式平片膜,构成MBR-好氧的运行模式。 MBR反应池出水可直接进入回用水池,投加消毒剂或采用紫外线及活性离子材料进行消毒,各项水质指标达标后,排放或打入中水管网进行回用。
再生水装置有五大单元组成 (1)前端处理池 (2)MBR生化反应池 (3)污泥池 (4)清水消毒池 (5)设备间 先分别就各单元进行说明: (1)前端处理池:本装置的前端处理池为缺氧池。缺氧池一侧设置有进水口,另一侧上部设置有堰水槽和出水口,可以使污水稳定的自然流入膜生物反应池,池内填充漂浮球填料和缺氧污泥,污水在缺氧池内的HRT为3—8h,通过间歇式给予氧份,有效进行酸化、硝化、反硝化作用,使有机物逐渐转化为无机物而被降解去除。缺氧池顶开设人孔并设置钢制直爬梯,便于操作检修。 (2)MBR生化反应池:其一侧设置有进水口,反应池内设置有浸没式平板膜组件,容纳有活性污泥,周边曝气和膜片曝气管路与风机联通,膜组件上配套的集水管与抽吸泵联通,待处理的污水通过进水口进入MBR生化反应池,污水在反应池内的HRT为5h。经反应池内的活性污泥降解后,通过抗污染平板膜组件,然后由抽吸泵吸出进入清水消毒池。反应池内还设置有污泥提升泵,可以把多余污泥提升到污泥消化池内;反应池上部开有溢流口,可以使污水自流到箱外调节池;下部一侧开排空口,便于池内结构维护、清理。 (3)污泥池:污泥池底部设置集泥斗,并设置集泥管,便于污泥集中,上部设堰水槽以利于上清液回流至MBR池,底部开有排泥口,依靠静压自动排泥; (4)清水消毒池:清水消毒池上部设有溢流排水口,消毒池的消毒措施采用安全的物理性消毒法,利用活性离子材料释放的烃基作用,使水质进一步得到净化,同时能与水中的重金属反应而沉淀被移出水体; (5)设备间:设备操作间内置风机两台,分气缸一个,两台风机运行12h自动切换一次,风机设有消音减震措施;设备间四周墙壁和通风口装有吸音防震材料;通风设有空气滤清器以增加风机寿命。抽吸泵两台;根据客户要求,是否设置远程变频供水系统(所述变频供水系统包括:供水泵、衡压罐等);PLC控制柜一台,照明系统;设备间前端开一扇门,顶部设有防雨进气口和通风对流装置。 以上单元集成设置在一箱体内,有电控柜PLC自动控制各动力设备的运行。 再生水装置的选用 1、在选用再生水装置以前,首先必须要搞清污水的性质,进水的水质、水量及要求的达到的处理效果或标准。处理特种工业废水,污水的pH值必须控制在6.8-9,污水中不得有妨碍微生物生长的过量元素,同时必须对其可生化性进行评估,且工程必须在进行小试或中试试验后方可立项上马。 2、调节池由用户提供或构筑,一般为混凝土池体,调节池的容量必须根据排水周期、生产工艺等因素来确定,一般调节池的容量为处理水量的4—10倍。 3、再生水装置设计为立式(LS)和浅埋式(QS)两种型号,根据用户需要可放置在地面上,也可部分浅埋于地表以下。整套装置为工厂预制,运到现场接通水电调试后即可作业,无需进行二次施工。 4、该设备如用在寒冷地区,冬天需进行防冻处理以保证设备的正常运行。 五、外形结构及技术参数 型号 项目 | 处理水量 m3/h(m3/d) | 外形尺寸 长x宽x高(mm) | 占地面积 (m3) | 运行功率(KW) | HCW-2 | 2 (50) | 3400x2000x2500 | 4.0 | ≤3.0 | HCW-4 | 4 (100) | 4800x2000x2500 | 6.8 | ≤6.0 | HCW-6 | 6 (150) | 5500x2000x2500 | 9.6 | ≤7.0 | HCW-8 | 8 (200) | 5600x2500x2500 | 14.0 | ≤8.0 | HCW-10 | 10 (240) | 5600x3000x2500 | 16.8 | ≤9.0 |
六、地埋式生活污水处理装置的基础安装、使用、维护 1、基础:LCW系列设备如放置在地坪以上,只需准备一块与设备外形相同的混凝土地坪作为基础。基础承压必须大于4T/m2,也同时要求水平、平整。 如设备埋于地坪以下,基础标高必须小于或等于设备标高并保证下雨不积水,基础一般是素混凝土(是否配筋视当地地质情况而定)。 2、安装:根据安装图就位,各箱体依次就位,箱体的位置、方向不能放错,互相间距必须准确,并连接好管道。 在设备内注入清水,检查各管道有无渗漏,若无则箱体四周覆土,直至设备检查孔,并平整地面。把电控箱控制线与水泵接通,电控箱与电源接通,接线时注意风机、电机的转向,必须与风机所指方向相同。 |
